OZE Visualization
Wind und Sonne
auf einem Foto.
Windenergieanlagen und PV-Freiflächenanlagen gemeinsam auf demselben Geländefoto. Das Plugin ermöglicht die Analyse der kumulativen Auswirkungen von Windenergie- und PV-Anlagen auf das Landschaftsbild – direkt aus den Projektlayern in QGIS.

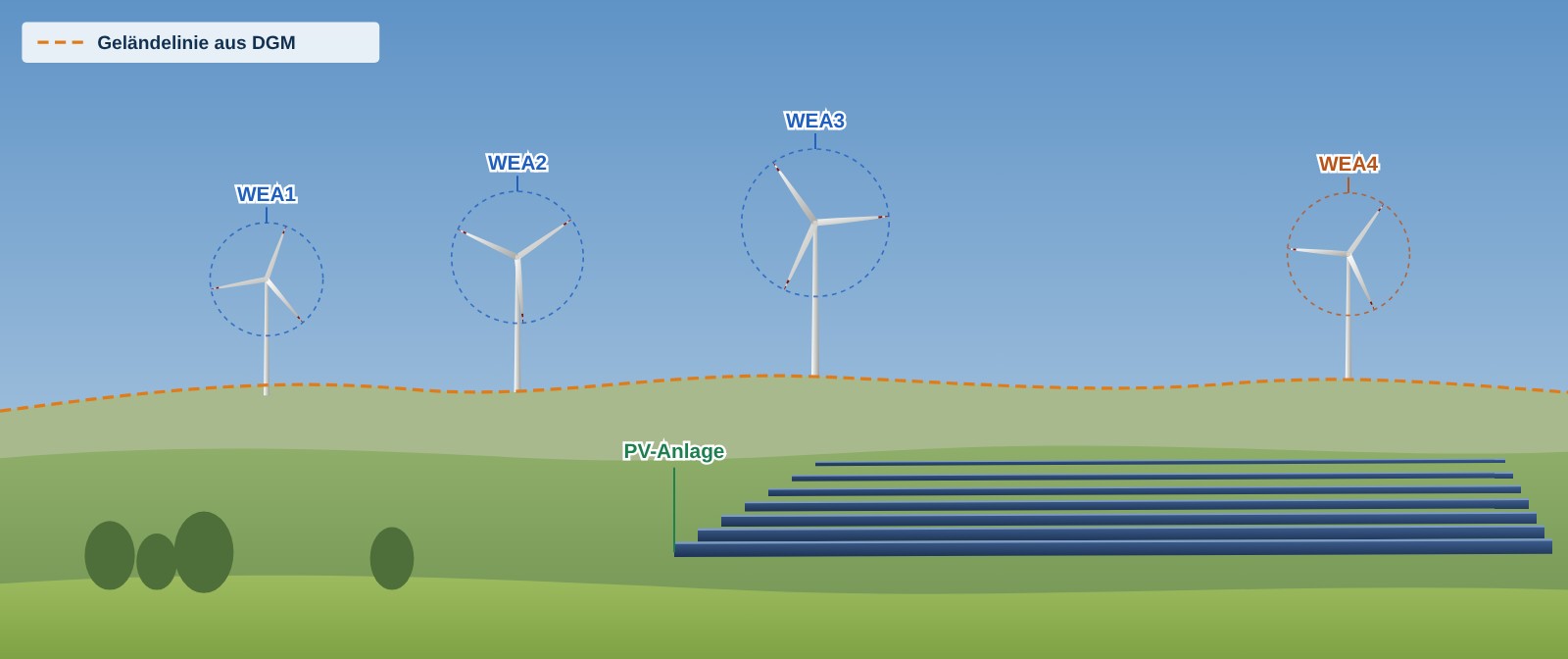

Schematische Darstellung – Veranschaulichung des Prinzips, kein Screenshot des Plugins.
Kumulative Wirkung
Das gesamte Vorhaben in einem Bild
Werden in derselben Gegend Windenergie- und PV-Anlagen geplant, müssen ihre Auswirkungen auf das Landschaftsbild gemeinsam bewertet werden. OZE Visualization legt beide Anlagentypen mit denselben Kameraeinstellungen auf dasselbe Foto – so wird sichtbar, wie das Ganze vom Standort des Betrachters aus wirkt.
Sie können nur Anlagen, nur PV-Modulreihen oder beides gleichzeitig zeigen – auch aus mehreren Layern, z. B. geplante und bestehende Anlagen.
Was das Plugin kann
Vier Werkzeuge in einem Plugin
Anlagensilhouetten auf der Karte
Für jede Anlage aus einem Punktlayer zeichnet das Plugin eine maßstabsgetreue Silhouette auf der Karte – auf Basis von Nabenhöhe und Blattlänge.
PV-Reihen aus dem Anlagenumriss
Aus dem Polygon einer PV-Anlage erzeugt das Plugin Linien der Modulreihen – mit gewählter Ausrichtung, Reihenabstand und optionaler Unterteilung in Module.
Gemeinsame Fotokalibrierung
Das Plugin legt Anlagen und PV-Reihenflächen auf ein Foto oder Panorama, die Sie an den Bildausschnitt anpassen, und rendert anschließend ihr Erscheinungsbild.
Sammelbericht als PDF
Aus den gespeicherten Ansichten entsteht ein Dokument mit Übersichtskarte und je einer eigenen Seite pro Fotostandort.
Fotokalibrierung
Vom Foto zur Visualisierung in wenigen Schritten
- Sie wählen den Kamerastandort. Sie klicken auf die Karte oder wählen einen Punkt aus dem Layer der Fotostandorte.
- Sie wählen, was im Foto erscheinen soll. Anlagenlayer, PV-Reihenlayer oder beides.
- Sie passen die „Kamera“ mit Schiebereglern an. Azimut, Neigung, Drehung, Bildwinkel und Kamerahöhe ändern Sie live – Anlagen, PV-Reihen und Geländelinie aus dem DGM bewegen sich gemeinsam.
- Sie rendern und korrigieren. Getrennte Radierer für Anlagen und PV-Flächen entfernen von Bäumen oder Gebäuden verdeckte Bereiche, ohne den anderen Anlagentyp zu verändern.
- Sie speichern Bild und Kalibrierung. Die Einstellungen des Punktes werden samt radierten Bereichen im Projekt gespeichert – zur späteren Bearbeitung.
Windenergie und Photovoltaik
Jeder Anlagentyp auf seine Weise dargestellt
- Beleuchtung der Anlagen nach Datum und Uhrzeit der Aufnahme
- manuelle Korrektur der Geländelinie
- Orientierungspunkte und -linien
- Pfeil der Panoramarichtung auf der Karte
- Reihen aus einem oder mehreren Linienlayern
- getrennte Farbe für Vorder- und Rückseite der Module – frei wählbar oder aus der Layerfarbe
- einstellbare Transparenz
- Höhe und Neigung der Reihen sowie Unterteilung in Module
PDF-Bericht
PDF-Bericht mit wenigen Klicks
Sie wählen die gespeicherten Fotostandorte, das Plugin stellt ihre Kalibrierung wieder her und fügt sie zu einer PDF-Datei zusammen – mit Anlagen, PV-Reihen oder beidem.
Übersichtskarte
Eine gemeinsame Seite mit der Lage der Anlagen, PV-Flächen und aller Fotostandorte.
Panorama für jeden Punkt
Eigene Seite mit dem gerenderten Panorama – Anlagen und PV-Reihen gemeinsam, wie im Kalibrierungsfenster.
Tabellen und Lagekarte
Tabellen der sichtbaren Anlagen und PV-Reihen mit Azimut und Entfernung sowie eine Lagekarte mit Objekten innerhalb und außerhalb des Bildausschnitts.
Was Sie brauchen
Daten, die Sie meist schon haben
Anlagen und/oder PV-Flächen
Punktlayer der Anlagen mit Nabenhöhe und Blattlänge sowie Polygone der PV-Flächen oder fertige Reihenlayer.
Fotos
Geländefotos oder Panoramen sowie – optional – ein Layer der Aufnahmestandorte.
DGM
Raster eines Digitalen Geländemodells zur Bestimmung der Geländelinie und der Objekthöhen.
