WTG Noise
Schall von Windparks.
In QGIS. In einer Minute.
Berechnungen nach ISO 9613-2:2024 mit vollständigem Anhang D für Windenergieanlagen – direkt mit Ihren Layern in QGIS, ohne separates Schallprogramm.
* Eigener Test von NATURO; die Dauer hängt vom Computer, der Gebietsgröße und den Berechnungseinstellungen ab. Details unten im Abschnitt „Geschwindigkeit“.
Konform mit der neuesten Norm
Anhang D der ISO 9613-2:2024 – vollständig und sofort einsatzbereit
Die Ausgabe 2024 der ISO 9613-2 enthält erstmals einen eigenen Anhang D mit einer erweiterten Methodik zur Berechnung des Schalls von Windenergieanlagen. Früher erschienene Programme können ihn nicht berücksichtigen, und nicht jede aktuelle Version – vor allem Basispakete – unterstützt ihn vollständig. WTG Noise enthält alle seine Elemente, standardmäßig aktiviert und im Bericht beschrieben.
Prüfen Sie Ihr Programm
| Abschnitt | Was berücksichtigt wird | WTG Noise | Ihr Programm |
|---|---|---|---|
| D.3 | Geländeabschirmung begrenzt auf 3 dB oder berechnet für die Blattspitze (Nabe + Rotorradius) | ✓ | ☐ |

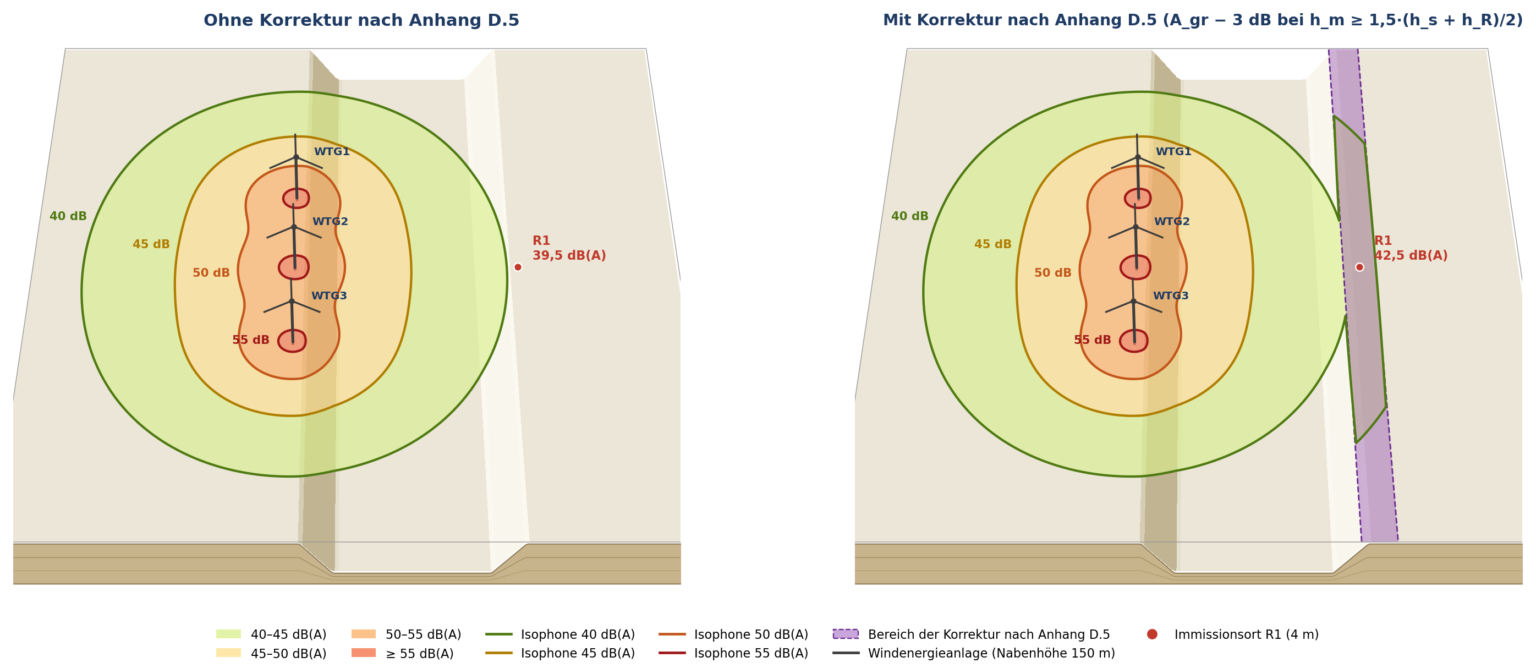

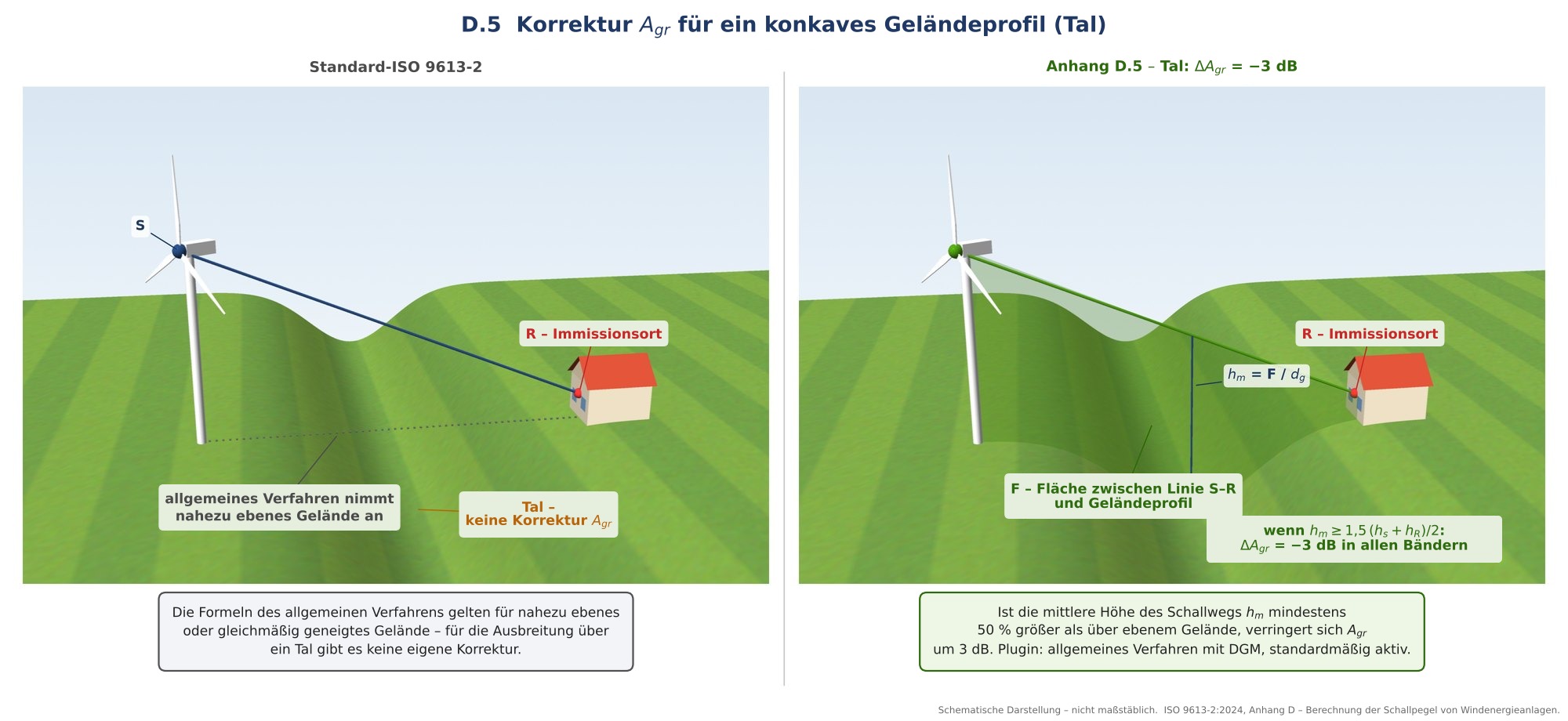

| D.5 | Korrektur −3 dB für einen Schallweg über ein Tal, automatisch aus dem Geländeprofil (DGM) ermittelt | ✓ | ☐ |
| K_geo | Neue Korrektur der Ausgabe 2024 im allgemeinen Verfahren für hoch über dem Boden liegende Quellen | ✓ | ☐ |
Für Vergleiche und zur Nachbildung älterer Gutachten stehen außerdem zur Verfügung: ISO 9613-2:1996, das alternative Verfahren (7.3.2) und das LAI-Interimsverfahren – auswählbar in einem Fenster.
Geschwindigkeit
Aus einer Stunde Rechenzeit wird eine Minute
Eigener Test von NATURO: 12 Anlagen, Gebiet ca. 9 × 11 km, Raster 10 m – ca. 1 Mio. Rechenpunkte, Isophonen 40 und 45 dB(A).
Woher kommt der Unterschied?
Ein auf Windenergieanlagen zugeschnittenes Modell
Für Anlagen im offenen Gelände lässt sich ISO 9613-2 auf analytische Formeln zurückführen. Das Plugin berechnet sie direkt – mit denselben Dämpfungstermen – ohne universelle Engine für komplexe Szenen mit Gebäuden und Reflexionen.
Das ganze Raster auf einmal
Vektorisierte Berechnungen: Millionen Anlage-Punkt-Paare werden gleichzeitig in kompiliertem numerischem Code berechnet statt in Schleifen Punkt für Punkt.
Gelände ohne Modellaufbau
Das DGM wird einmal auf die Rechenschrittweite umgerechnet, Geländeprofile werden direkt aus dem Raster gelesen – ohne Triangulation und ohne Aufbau eines 3D-Modells.
Arbeit in QGIS
Kein Datentransfer zwischen Programmen
Üblicherweise
Mit WTG Noise
Anlagenstandort oder Betriebsmodus ändern? Sie verschieben den Punkt oder ändern das Spektrum in der Attributtabelle und rechnen neu. Eine weitere Variante ist nur ein neues Dateipräfix – das Plugin merkt sich alle Einstellungen.
Weitere Vorteile
Alles, was ein Windparkplaner braucht
PDF-Bericht mit wenigen Klicks
Methodik mit Verweisen auf die Abschnitte der Norm, Ergebnistabellen mit hervorgehobenen Überschreitungen, Tag- und Nachtkarten in den Formaten A4–A1.
Volle Transparenz der Berechnungen
Für jedes Paar Anlage–Immissionsort: Abstand und alle Dämpfungsterme in Oktavbändern. Jedes Ergebnis ist nachprüfbar.
Geprüfte Ergebnisse
Isophonen stimmen mit einem anerkannten kommerziellen Programm auf 0,01–0,05 dB überein. Eine Konformitätserklärung des Rechenmodells mit ISO 9613-2 ist verfügbar.
Tag und Nacht in einem Durchlauf
Getrennte Spektren für Betriebsmodi, Richtwerte aus Layerfeldern, Überschreitungen sofort auf der Karte und in der Tabelle sichtbar.
Kumulative Wirkung
Mehrere Anlagenlayer gleichzeitig – geplant und bestehend – mit dem Anteil jeder Anlage am Schallpegel an jedem Immissionsort.
Daten, die Sie bereits haben
Spektren aus Excel oder CSV, DGM aus beliebigen Rastern, WMS-Hintergründe und Orthofotos; Ergebnisse als GeoPackage, GeoTIFF und CSV.
Kein zusätzliches Programm
Läuft im kostenlosen QGIS ab Version 3.16, vorbereitet für QGIS 4. Drei Befehle in einem Menü – schnell erlernt.
Auf Polnisch und Englisch
Das Plugin ist in beiden Sprachen verfügbar. Support direkt vom Autor des Plugins.
Beispielbericht
Ein Bericht mit Ihrem Projektnamen in der Kopfzeile
Parameter und Methodik, Ergebnisse an Immissionsorten mit Karte, Anlagenanteile und Schallkarten für Tag und Nacht – in Ihrem Projekt.
Fragen Sie nach einer Lizenz
NATURO Piotr Dmochowski
piotr.dmochowski@naturo.info · naturo.info
Kontakt aufnehmen
