Aerogeneradores y plantas fotovoltaicas juntos en la misma fotografía de campo. El plugin permite analizar el impacto paisajístico acumulado de parques eólicos y plantas fotovoltaicas, directamente desde las capas del proyecto en QGIS.

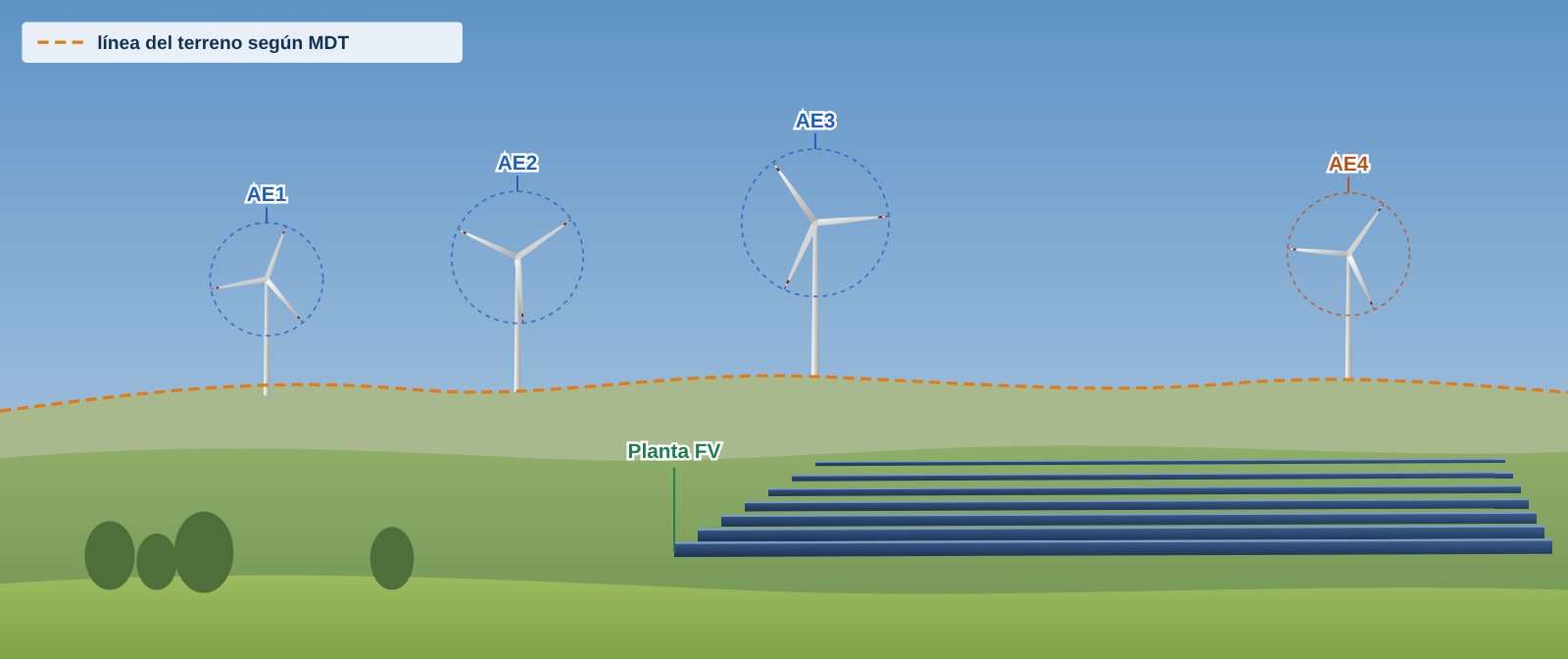

Esquema ilustrativo: muestra el principio de funcionamiento, no es una captura del plugin.
Impacto acumulado
Toda la inversión en un encuadre
Cuando en una misma zona se prevén parques eólicos y plantas fotovoltaicas, su impacto paisajístico debe evaluarse conjuntamente. OZE Visualization superpone ambos tipos de instalación en la misma foto, con los mismos ajustes de cámara, para ver cómo se verá el conjunto desde la posición del observador.
Puede mostrar solo aerogeneradores, solo filas de módulos FV o ambos a la vez, también desde varias capas, p. ej. instalaciones previstas y existentes.
Qué hace el plugin
Cuatro herramientas en un plugin
Siluetas de aerogeneradores en el mapa
Para cada aerogenerador de una capa de puntos, el plugin dibuja en el mapa una silueta a escala basada en la altura del buje y la longitud de las palas.
Filas FV a partir del contorno de la planta
A partir del polígono de una planta fotovoltaica genera las líneas de las filas de módulos, con la orientación y separación elegidas y división opcional en módulos.
Calibración común de la foto
Superpone aerogeneradores y paneles de las filas FV sobre la foto o panorámica, usted los ajusta al encuadre y después el plugin renderiza su aspecto.
Informe PDF conjunto
A partir de las vistas guardadas compone un único documento con un mapa general y una página para cada punto de foto.
Calibración de la foto
De la foto a la visualización en pocos pasos
- Indica el punto de cámara. Hace clic en el mapa o elige un punto de la capa de puntos de foto.
- Elige qué debe aparecer en la foto. Capas de aerogeneradores, capas de filas FV o ambas.
- Ajusta la «cámara» con controles deslizantes. Cambia en directo el acimut, la inclinación, el giro, el campo de visión y la altura de la cámara: aerogeneradores, filas FV y línea del terreno del MDT se mueven juntos.
- Renderiza y corrige. Gomas separadas para aerogeneradores y paneles FV permiten borrar las partes ocultas por árboles o edificios sin afectar al otro tipo de instalación.
- Guarda la imagen y la calibración. Los ajustes del punto, junto con las zonas borradas, se guardan en el proyecto para editarlos más tarde.
Eólica y fotovoltaica
Cada tipo de instalación representado a su manera
- iluminación de los aerogeneradores según la fecha y hora de la foto
- corrección manual de la línea del terreno
- puntos y líneas de referencia
- flecha de dirección de la panorámica en el mapa
- filas de una o varias capas de líneas
- color distinto para el anverso y el reverso de los módulos, propio o tomado de la capa
- transparencia ajustable
- altura e inclinación de la fila y división en módulos
Informe PDF
Informe PDF en pocos clics
Elige los puntos de foto guardados y el plugin restablece su calibración y los une en un único PDF, con aerogeneradores, filas FV o ambos.
Mapa general
Una página común con la ubicación de los aerogeneradores, las plantas FV y todos los puntos de foto.
Panorámica para cada punto
Una página con la panorámica renderizada: aerogeneradores y filas FV juntos, igual que en la ventana de calibración.
Tablas y mapa de situación
Tablas de aerogeneradores y filas FV visibles en el encuadre, con acimut y distancia, y un mapa de situación con los objetos dentro y fuera del encuadre.
Qué necesita
Datos que normalmente ya tiene
Aerogeneradores y/o plantas FV
Capas de puntos de aerogeneradores con altura del buje y longitud de palas, y polígonos de plantas FV o capas de filas ya preparadas.
Fotos
Fotos o panorámicas del terreno y, opcionalmente, una capa con los puntos desde los que se tomaron.
MDT
Un ráster del Modelo Digital del Terreno para determinar la línea del terreno y la altura de los objetos.
