WTG Noise
Ruido de parques eólicos.
En QGIS. En un minuto.
Cálculos según ISO 9613-2:2024 con el Anexo D completo para aerogeneradores – directamente sobre sus capas en QGIS, sin un programa de ruido aparte.
* Prueba propia de NATURO; el tiempo depende del ordenador, del tamaño del área y de los ajustes de cálculo. Detalles más abajo, en la sección «Velocidad».
Conforme a la norma más reciente
Anexo D de la ISO 9613-2:2024 – completo y listo para usar
La edición de 2024 de la ISO 9613-2 incluye por primera vez un Anexo D específico con una metodología ampliada para calcular el ruido de aerogeneradores. Los programas publicados antes no pueden tenerlo en cuenta, y no todas las versiones actuales –sobre todo los paquetes básicos– lo admiten por completo. WTG Noise incluye todos sus elementos, activados por defecto y descritos en el informe.
Compruebe su programa
| Apartado | Qué tiene en cuenta | WTG Noise | Su programa |
|---|---|---|---|
| D.3 | Apantallamiento del terreno limitado a 3 dB o calculado para la punta de la pala (buje + radio del rotor) | ✓ | ☐ |

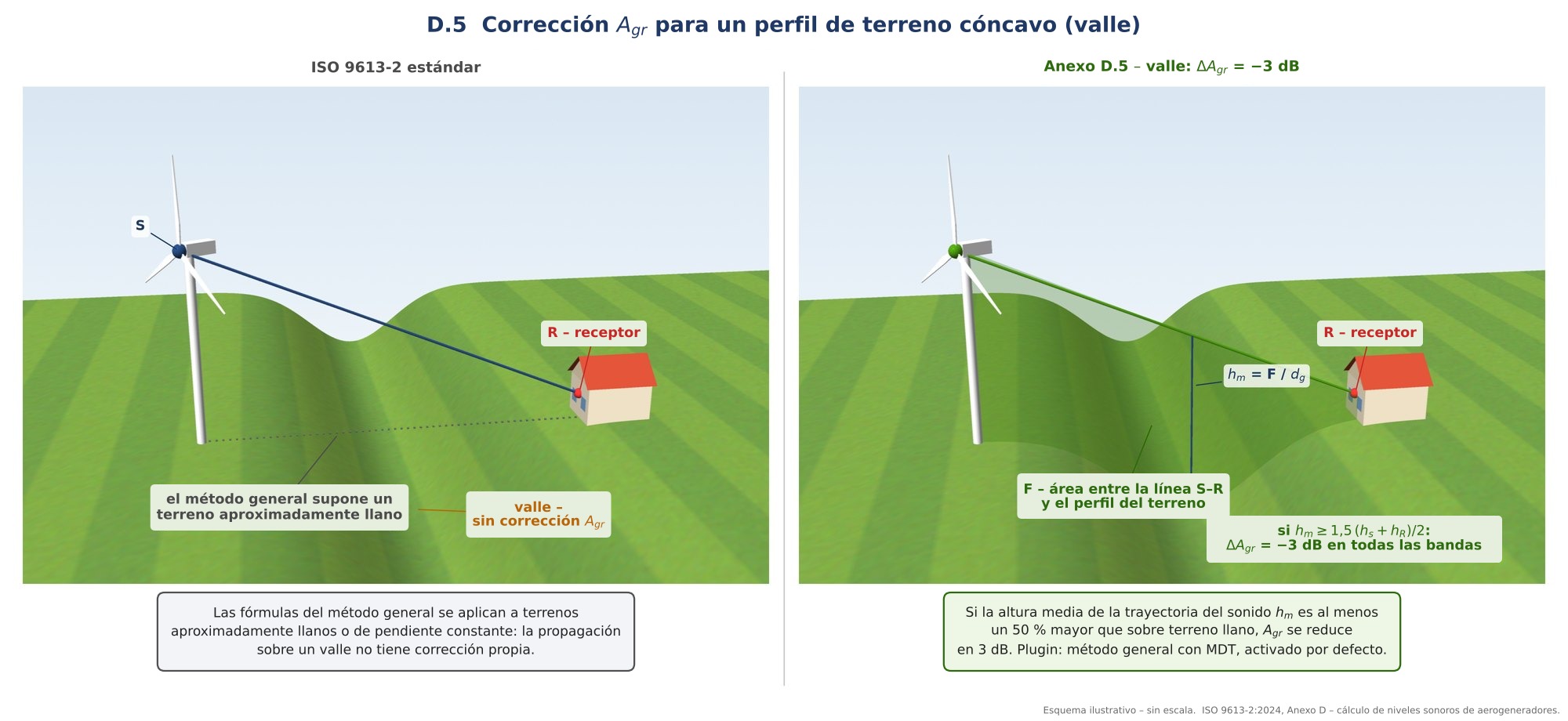

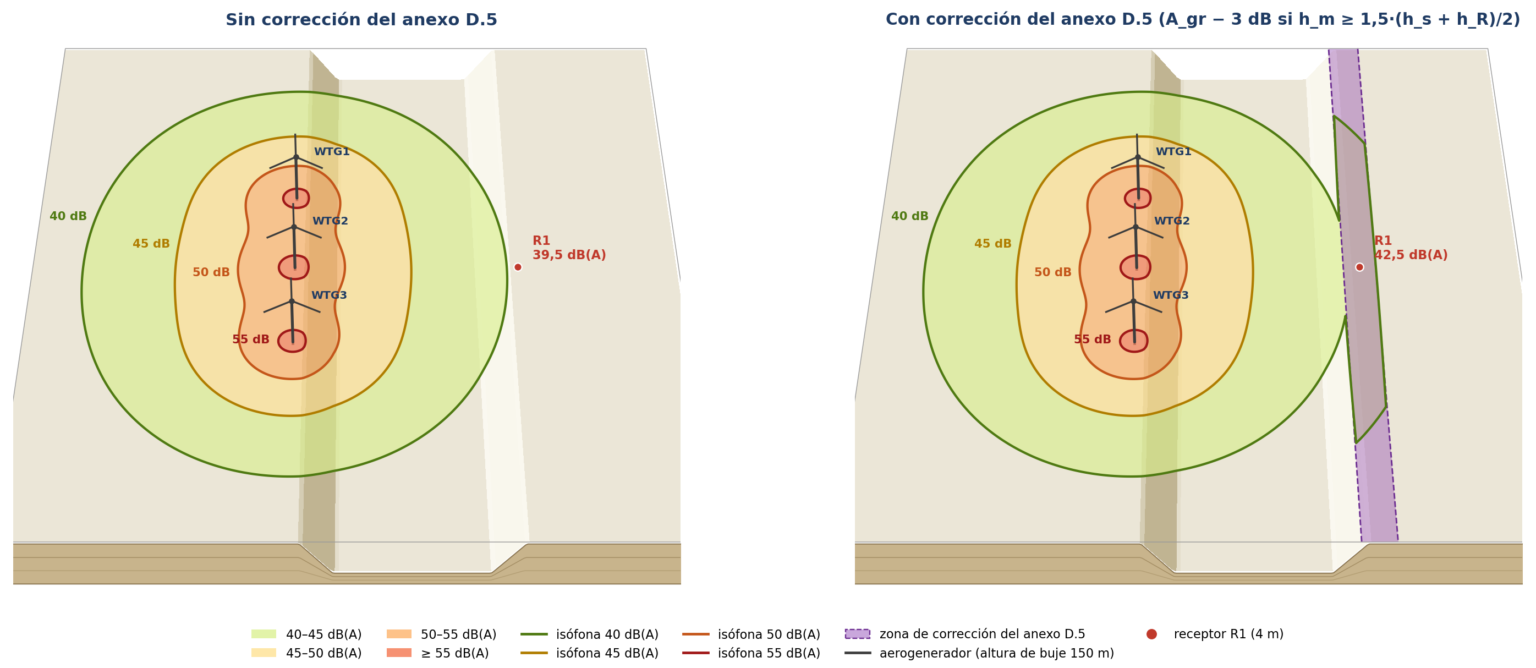

| D.5 | Corrección de −3 dB para la trayectoria del sonido sobre un valle, determinada automáticamente a partir del perfil del terreno (MDT) | ✓ | ☐ |
| K_geo | Nueva corrección de la edición de 2024 en el método general para fuentes situadas a gran altura sobre el suelo | ✓ | ☐ |
Para comparaciones y para reproducir estudios anteriores también están disponibles: ISO 9613-2:1996, el método alternativo (7.3.2) y el método transitorio alemán LAI, seleccionables en una sola ventana.
Velocidad
Una hora de cálculo convertida en un minuto
Prueba propia de NATURO: 12 aerogeneradores, área de aprox. 9 × 11 km, malla de 10 m – aprox. 1 millón de puntos de cálculo, isófonas de 40 y 45 dB(A).
¿De dónde viene la diferencia?
Un modelo adaptado a aerogeneradores
Para aerogeneradores en terreno abierto, la ISO 9613-2 se reduce a fórmulas analíticas. El plugin las calcula directamente –con los mismos términos de atenuación– sin un motor universal pensado para escenas complejas con edificios y reflexiones.
Toda la malla a la vez
Cálculos vectorizados: millones de pares aerogenerador–punto calculados simultáneamente en código numérico compilado, en lugar de bucles punto a punto.
Terreno sin construir un modelo
El MDT se remuestrea una sola vez al paso de cálculo y los perfiles del terreno se leen directamente del ráster, sin triangulación ni preparación de un modelo 3D.
Trabajo en QGIS
Sin trasladar datos entre programas
Habitualmente
Con WTG Noise
¿Cambia la ubicación de un aerogenerador o el modo de funcionamiento? Mueve el punto o cambia el espectro en la tabla de atributos y vuelve a calcular. Otra variante es solo un nuevo prefijo de archivos: el plugin recuerda todos los ajustes.
Más ventajas
Todo lo que necesita el proyectista de un parque eólico
Informe PDF en pocos clics
Metodología con referencias a los apartados de la norma, tablas de resultados con superaciones resaltadas, mapas de día y noche en formato A4–A1.
Total transparencia de los cálculos
Para cada par aerogenerador–receptor: distancia y todos los términos de atenuación en bandas de octava. Cada resultado es verificable.
Resultados verificados
Isófonas coincidentes con un reconocido programa comercial con una precisión de 0,01–0,05 dB. Disponible declaración de conformidad del modelo de cálculo con la ISO 9613-2.
Día y noche en una sola ejecución
Espectros separados para los modos de funcionamiento, valores límite desde campos de la capa, superaciones visibles al instante en el mapa y en la tabla.
Impacto acumulado
Varias capas de aerogeneradores a la vez –previstos y existentes– con la contribución de cada uno al nivel de ruido en cada receptor.
Datos que ya tiene
Espectros desde Excel o CSV, MDT desde cualquier ráster, mapas base WMS y ortofotos; resultados en GeoPackage, GeoTIFF y CSV.
Sin programas adicionales
Funciona en QGIS gratuito desde la versión 3.16, preparado para QGIS 4. Tres comandos en un menú: se aprende rápido.
En polaco e inglés
El plugin está disponible en ambos idiomas. Soporte directo del autor del plugin.
Informe de ejemplo
Un informe con el nombre de su proyecto en la cabecera
Parámetros y metodología, resultados en receptores con mapa, contribuciones de los aerogeneradores y mapas de ruido de día y noche, en su proyecto.
