WTG Visualization
Aerogeneradores en la foto,
antes de que se levanten en el terreno.
Siluetas de aerogeneradores en el mapa y en fotografías de campo, teniendo en cuenta el relieve, la posición del sol y las dimensiones reales de los aerogeneradores. Directamente desde las capas del proyecto en QGIS.

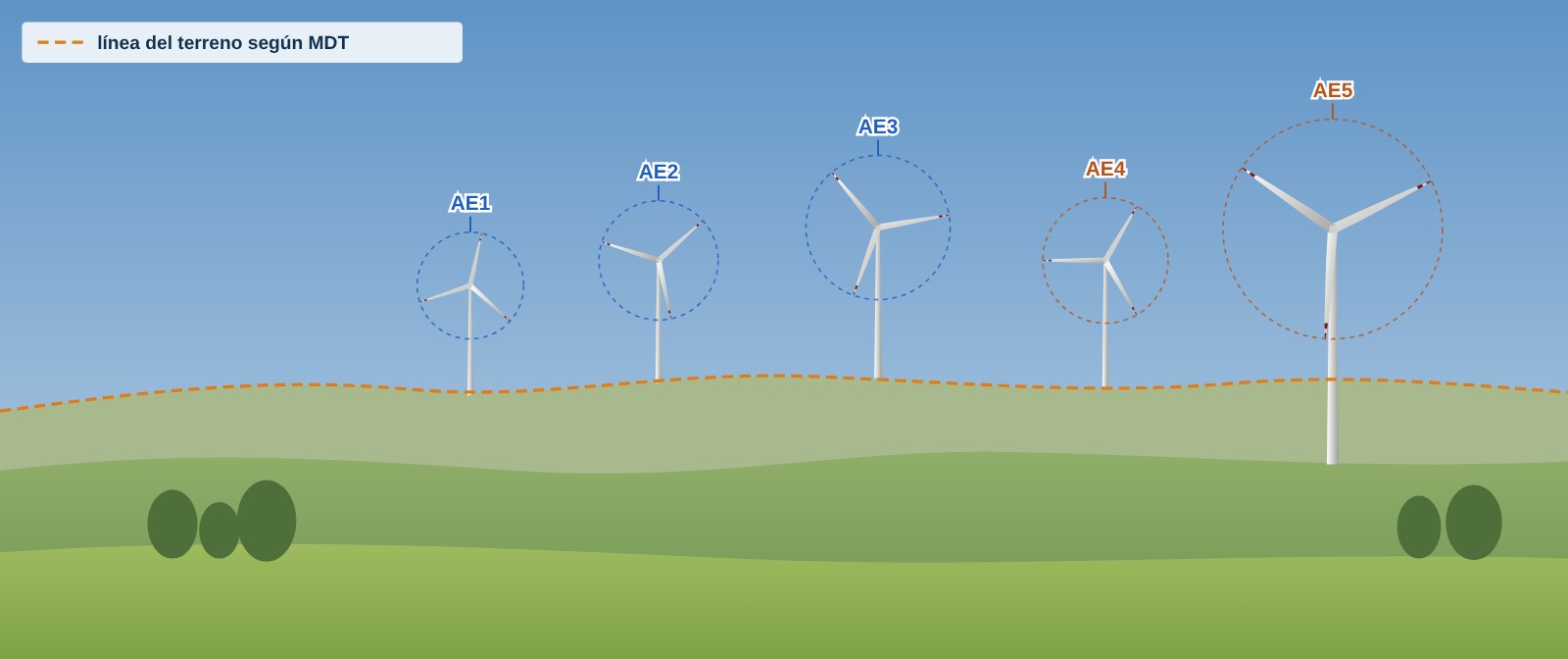

Esquema ilustrativo: muestra el principio de funcionamiento, no es una captura del plugin.
Qué hace el plugin
Tres herramientas en un plugin
Siluetas de aerogeneradores en el mapa
Para cada aerogenerador de una capa de puntos, el plugin dibuja en el mapa una silueta a escala basada en la altura del buje y la longitud de las palas.
Aerogeneradores en una fotografía de campo
Superpone las siluetas proyectadas sobre la foto o panorámica cargada, usted las ajusta al encuadre y después el plugin renderiza su aspecto completo.
Informe PDF conjunto
A partir de las vistas guardadas compone un único documento: un mapa general y una página con la panorámica de cada punto elegido.
Calibración de la foto
De la foto a la visualización en pocos pasos
- Indica el punto de la foto y las capas de aerogeneradores. La foto puede asignarse al punto mediante un atributo o elegirse manualmente.
- Ajusta la «cámara» con controles deslizantes. Cambia en directo el acimut, la inclinación, el giro y el campo de visión hasta que las siluetas y la línea del terreno del MDT coincidan con lo que se ve en la foto.
- Corrige los detalles. Puede corregir la línea del terreno arrastrando sus puntos: las bases de los aerogeneradores «se asientan» entonces sobre el terreno corregido. También ayudan sus propios puntos y líneas de referencia, como mástiles o carreteras.
- Renderiza los aerogeneradores. El plugin dibuja siluetas completas con palas y franjas de balizamiento. Con una goma borra las partes ocultas por árboles o edificios.
- Guarda la imagen y la calibración. Guarda la visualización final como imagen y los ajustes del punto en el proyecto, para editarlos más tarde.
Aspecto de los aerogeneradores
Luz como el día de la foto
A partir de la fecha, la hora y la ubicación del punto de la foto, el plugin calcula la posición del sol. Con el ajuste «Soleado» cada aerogenerador tiene un lado iluminado y otro en sombra, según de dónde venga la luz respecto a la dirección de observación. El ajuste «Nublado» da luz difusa y, para aerogeneradores concretos, puede indicar manualmente de qué lado viene la luz.
El rotor se muestra siempre de frente al observador, independientemente de la dirección real del viento.
La calibración supone una panorámica en proyección cilíndrica (no un objetivo «ojo de pez»).
Más ventajas
Todo en un proyecto QGIS
Varias capas de aerogeneradores a la vez
Aerogeneradores previstos y existentes de distintas capas en una sola foto, con etiquetas del color de la capa de origen.
Qué aerogeneradores entran en el encuadre
El plugin calcula qué aerogeneradores entran en el encuadre de la foto y en el informe indica su acimut y distancia.
Etiquetas que no se solapan
Con muchos aerogeneradores juntos, las etiquetas se colocan de forma conjunta para que no se solapen ni salgan del encuadre.
Calibración completa guardada en el proyecto
Los ajustes de cámara, la iluminación, la corrección del terreno y las zonas borradas se guardan para cada punto de foto y se cargan con un botón.
Dirección de la panorámica en el mapa
Cada calibración guardada crea, en una capa aparte, una flecha con la dirección de la foto y la etiqueta del punto.
Recuerda sus ajustes
Las últimas capas y campos elegidos se recuerdan, también entre sesiones de QGIS.
Informe PDF
Informe PDF en pocos clics
Elige los puntos de foto guardados y su orden, y el plugin los une en un único PDF. Cada página incluye el icono del plugin y la firma del autor.
Mapa general A3
Ubicación de los aerogeneradores, puntos de las panorámicas y direcciones de las fotos, con leyenda, escala gráfica y flecha de norte. La orientación de la página se elige automáticamente.
Panorámica para cada punto
Una página A3 apaisada con la panorámica renderizada, exactamente igual que al guardar la imagen manualmente.
Mapa de situación y tabla de aerogeneradores
Bajo la panorámica, un mapa de situación con la dirección de la cámara y una tabla de los aerogeneradores visibles, con acimut y distancia.
Qué necesita
Datos que normalmente ya tiene
Capas de aerogeneradores
Una o varias capas de puntos con la altura del buje y la longitud de las palas.
Puntos de foto y fotos
Una capa con los puntos desde los que se tomaron las fotos o panorámicas, y los propios archivos JPG o PNG.
MDT
Un ráster del Modelo Digital del Terreno para determinar la línea del terreno y la cota de las bases de los aerogeneradores.
