Turbiny wiatrowe i farmy fotowoltaiczne naniesione razem na to samo zdjęcie terenowe. Wtyczka umożliwia analizę skumulowanego wpływu na krajobraz elektrowni wiatrowych i farm fotowoltaicznych – wprost z warstw projektu w QGIS.

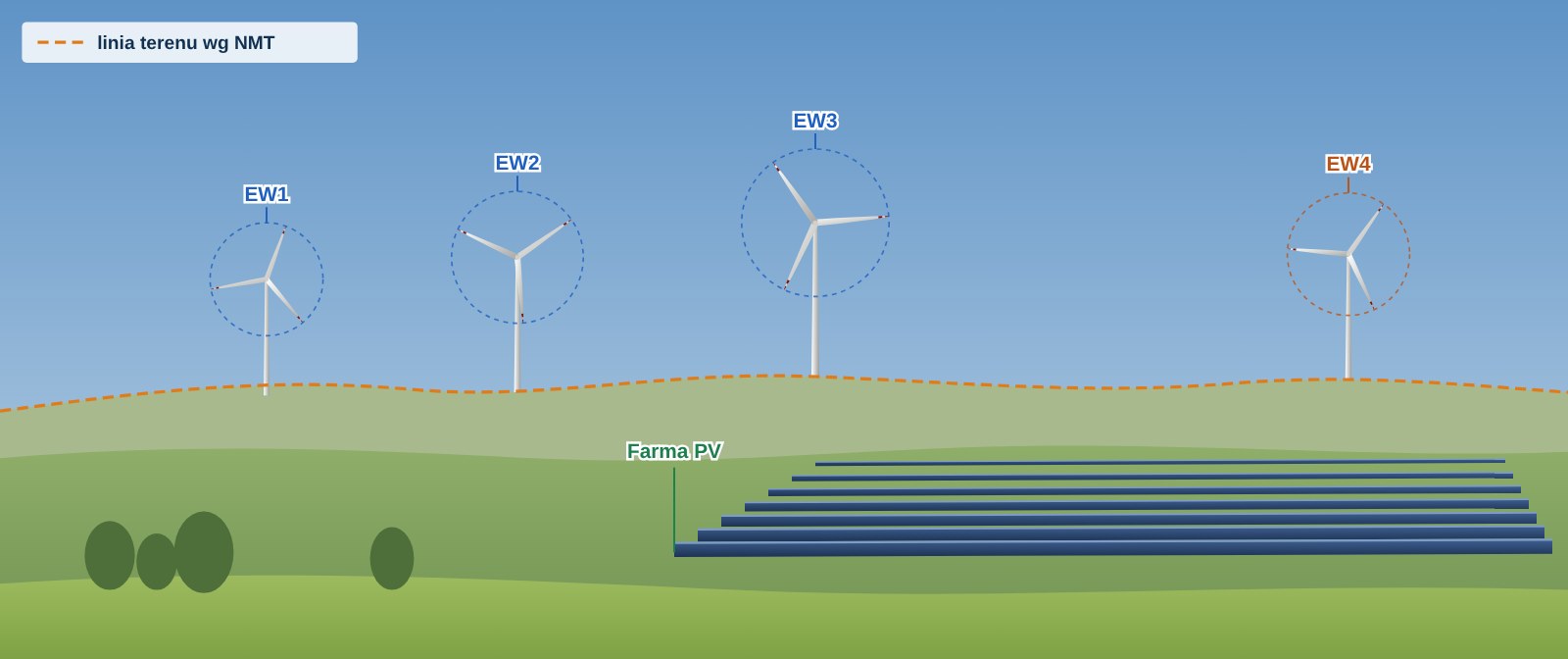

Schemat poglądowy – ilustracja zasady działania, nie zrzut ekranu z wtyczki.
Wpływ skumulowany
Cała inwestycja w jednym kadrze
Gdy w tej samej okolicy planowane są elektrownie wiatrowe i farmy fotowoltaiczne, ich wpływ na krajobraz trzeba ocenić łącznie. OZE Visualization nakłada oba typy instalacji na to samo zdjęcie, z tymi samymi ustawieniami kamery – dzięki temu widać, jak całość będzie wyglądać z miejsca, w którym stoi obserwator.
Możesz pokazać same turbiny, same rzędy modułów PV albo oba typy naraz – również z kilku warstw jednocześnie, np. planowanych i istniejących instalacji.
Co robi wtyczka
Cztery narzędzia w jednej wtyczce
Sylwetki turbin na mapie
Dla każdej turbiny z warstwy punktowej wtyczka rysuje na mapie sylwetkę w skali, na podstawie wysokości piasty i długości łopat.
Rzędy PV z obrysu farmy
Z poligonu farmy fotowoltaicznej generuje linie rzędów modułów – z wybraną orientacją, rozstawem i opcjonalnym podziałem na moduły.
Wspólna kalibracja zdjęcia
Nad zdjęciem lub panoramą nakłada turbiny i ściany rzędów PV, które dopasowujesz do kadru, a następnie renderuje ich wygląd.
Zbiorczy raport PDF
Z zapisanych ujęć składa jeden dokument z mapą poglądową oraz osobną stroną dla każdego punktu zdjęcia.
Kalibracja zdjęcia
Od zdjęcia do wizualizacji w kilku krokach
- Wskazujesz punkt kamery. Klikasz miejsce na mapie albo wybierasz punkt z warstwy punktów zdjęć.
- Wybierasz, co ma być na zdjęciu. Warstwy turbin, warstwy rzędów PV albo jedne i drugie.
- Dopasowujesz „kamerę” suwakami. Azymut, pochylenie, obrót, pole widzenia i wysokość aparatu zmieniasz na żywo – turbiny, rzędy PV i linia terenu z NMT przesuwają się razem.
- Renderujesz i poprawiasz. Osobne gumki dla turbin i dla ścian PV pozwalają usunąć fragmenty zasłonięte przez drzewa czy zabudowę, bez naruszania drugiego typu instalacji.
- Zapisujesz obraz i kalibrację. Ustawienia punktu, razem z wymazanymi fragmentami, zapisują się w projekcie do późniejszej edycji.
Turbiny i fotowoltaika
Każdy typ instalacji pokazany na swój sposób
- oświetlenie turbin według daty i godziny zdjęcia
- ręczna korekta linii terenu
- punkty i linie orientacyjne
- strzałka kierunku panoramy na mapie
- rzędy z jednej lub wielu warstw liniowych
- osobny kolor frontu i tyłu modułów – własny albo z koloru warstwy
- regulowana przezroczystość
- wysokość i kąt rzędu oraz podział na moduły
Raport PDF
Raport PDF w kilka kliknięć
Wybierasz zapisane punkty zdjęciowe, a wtyczka odtwarza ich kalibrację i składa z nich jeden plik PDF – z turbinami, z rzędami PV albo z oboma typami naraz.
Mapa poglądowa
Jedna wspólna strona z lokalizacją turbin, farm PV i wszystkich punktów wykonania zdjęć.
Panorama dla każdego punktu
Osobna strona z wyrenderowaną panoramą – turbiny i rzędy PV razem, tak jak w oknie kalibracji.
Tabele i mapka
Tabele turbin i rzędów PV widocznych w kadrze, z azymutem i odległością, oraz mapka lokalizacyjna z obiektami w kadrze i poza nim.
Czego potrzebujesz
Dane, które zwykle już masz
Turbiny i/lub farmy PV
Warstwy punktowe turbin z wysokością piasty i długością łopat oraz poligony farm PV lub gotowe warstwy rzędów.
Zdjęcia
Zdjęcia lub panoramy terenu oraz – opcjonalnie – warstwa punktów, z których je wykonano.
NMT
Raster Numerycznego Modelu Terenu do wyznaczenia linii terenu i wysokości obiektów.
