WTG Noise
Hałas farm wiatrowych.
W QGIS. W minutę.
Obliczenia wg ISO 9613-2:2024 z pełnym Załącznikiem D dla turbin wiatrowych – wprost na Twoich warstwach, bez osobnego programu do hałasu.
* Test własny NATURO; czas zależy od komputera, wielkości obszaru i ustawień obliczeń. Szczegóły niżej, w sekcji „Szybkość”.
Zgodność z najnowszą normą
Załącznik D normy ISO 9613-2:2024 – w komplecie i od razu
Wydanie ISO 9613-2 z 2024 r. po raz pierwszy zawiera dedykowany Załącznik D z rozszerzoną metodyką obliczania hałasu turbin wiatrowych. Programy wydane wcześniej nie mogą go uwzględniać, a nie każde aktualne wydanie – zwłaszcza pakiety podstawowe – obsługuje go w całości. WTG Noise ma wszystkie jego elementy, domyślnie włączone i opisane w raporcie.
Sprawdź swój program
| Punkt | Co uwzględnia | WTG Noise | Twój program |
|---|---|---|---|
| D.3 | Ekranowanie terenem ograniczone do 3 dB lub liczone dla czubka łopaty (piasta + promień wirnika) | ✓ | ☐ |

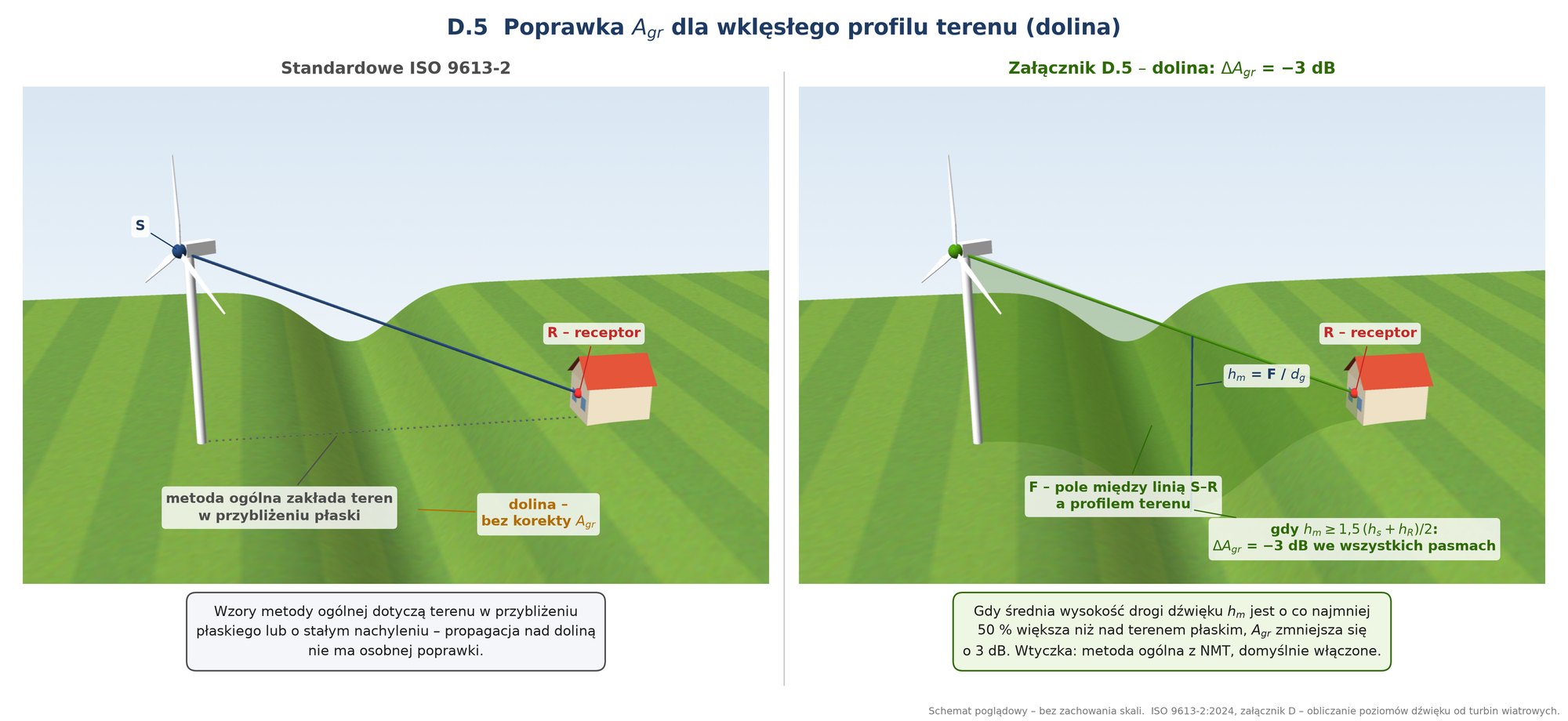

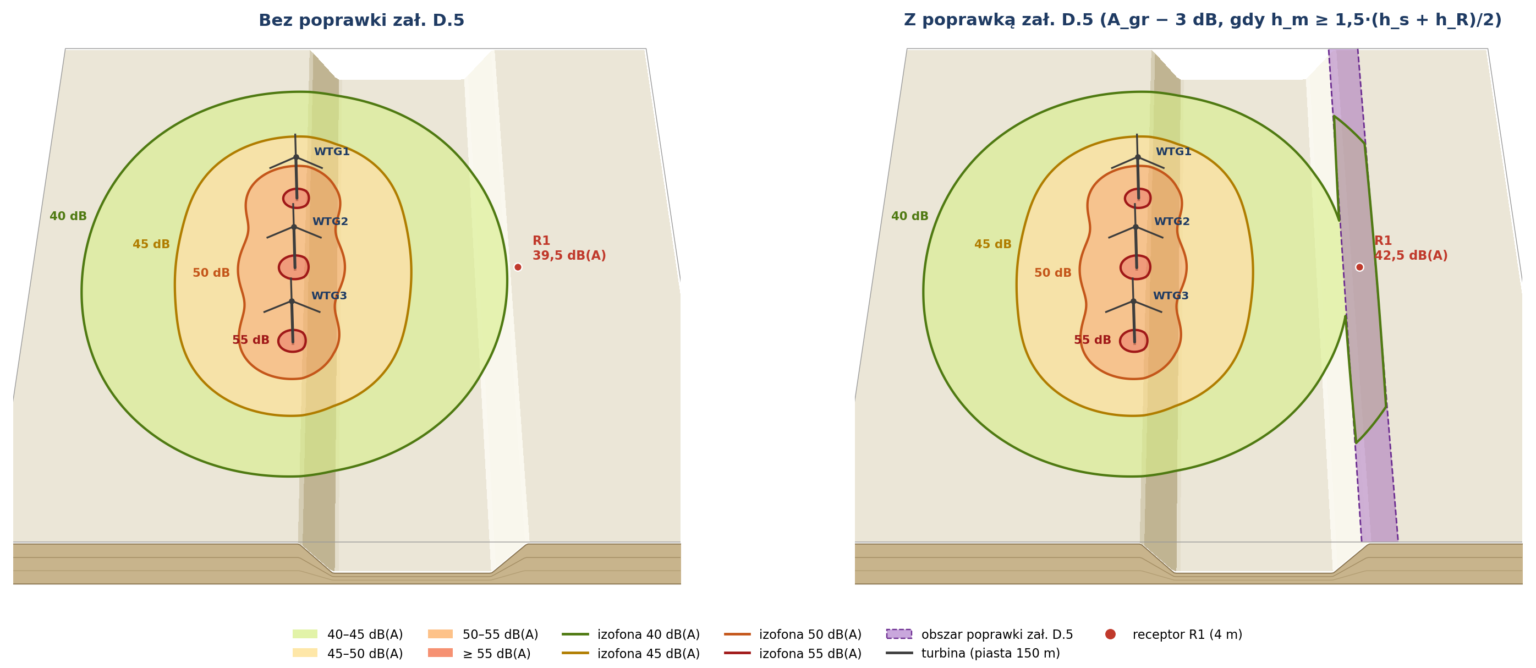

| D.5 | Poprawka −3 dB dla drogi dźwięku nad doliną, wyznaczana automatycznie z profilu terenu (NMT) | ✓ | ☐ |
| K_geo | Nowa poprawka wydania 2024 w metodzie ogólnej dla źródeł położonych wysoko nad gruntem | ✓ | ☐ |
Do porównań i odtworzenia starszych opracowań dostępne są też: wydanie ISO 9613-2:1996, metoda alternatywna (7.3.2) i niemiecka metoda przejściowa LAI – wybór w jednym oknie.
Szybkość
Godzina obliczeń zamieniona na minutę
Test własny NATURO: 12 turbin, obszar ok. 9 × 11 km, siatka 10 m – ok. 1 mln punktów obliczeniowych, izofony 40 i 45 dB(A).
Skąd ta różnica?
Model dopasowany do turbin
Dla turbin w terenie otwartym ISO 9613-2 sprowadza się do wzorów analitycznych. Wtyczka liczy je wprost – z tymi samymi składowymi tłumienia – bez uniwersalnego silnika projektowanego dla złożonych scen z budynkami i odbiciami.
Cała siatka naraz
Obliczenia wektorowe: miliony par turbina–punkt liczone jednocześnie w skompilowanym kodzie numerycznym, zamiast pętli punkt po punkcie.
Teren bez budowy modelu
NMT jest przepróbkowany raz do kroku obliczeń, a profile terenu odczytywane wprost z rastra – bez triangulacji i przygotowywania modelu 3D.
Praca w QGIS
Bez przenoszenia danych między programami
Zwykle
Z WTG Noise
Zmiana lokalizacji turbiny albo trybu pracy? Przesuwasz punkt lub zmieniasz widmo w tabeli atrybutów i liczysz ponownie. Kolejny wariant to tylko nowy prefiks plików – wtyczka pamięta wszystkie ustawienia.
Więcej korzyści
Wszystko, czego potrzebuje projektant farmy wiatrowej
Raport PDF w kilka kliknięć
Metodyka z odwołaniami do punktów normy, tabele wyników z wyróżnionymi przekroczeniami, mapy dnia i nocy w formacie A4–A1.
Pełna przejrzystość obliczeń
Dla każdej pary turbina–receptor: odległość i wszystkie składowe tłumienia w pasmach oktawowych. Każdy wynik da się sprawdzić.
Zweryfikowane wyniki
Izofony zgodne z uznanym programem komercyjnym z dokładnością 0,01–0,05 dB. Dostępna deklaracja zgodności modelu obliczeniowego z ISO 9613-2.
Dzień i noc w jednym przebiegu
Osobne widma dla trybów pracy, poziomy dopuszczalne z pól warstwy, przekroczenia od razu widoczne na mapie i w tabeli.
Oddziaływanie skumulowane
Kilka warstw turbin naraz – planowane i istniejące – z przedstawionym udziałem każdej turbiny w poziomie hałasu na każdym receptorze.
Dane, które już masz
Widma z Excela lub CSV, NMT z dowolnego rastra, podkłady WMS i ortofotomapy; wyniki jako GeoPackage, GeoTIFF i CSV.
Bez dodatkowego programu
Działa w bezpłatnym QGIS od wersji 3.16, przygotowana do QGIS 4. Trzy polecenia w jednym menu – krótka nauka obsługi.
Po polsku i po angielsku
Wtyczka dostępna w obu językach. Wsparcie bezpośrednio od autora wtyczki.

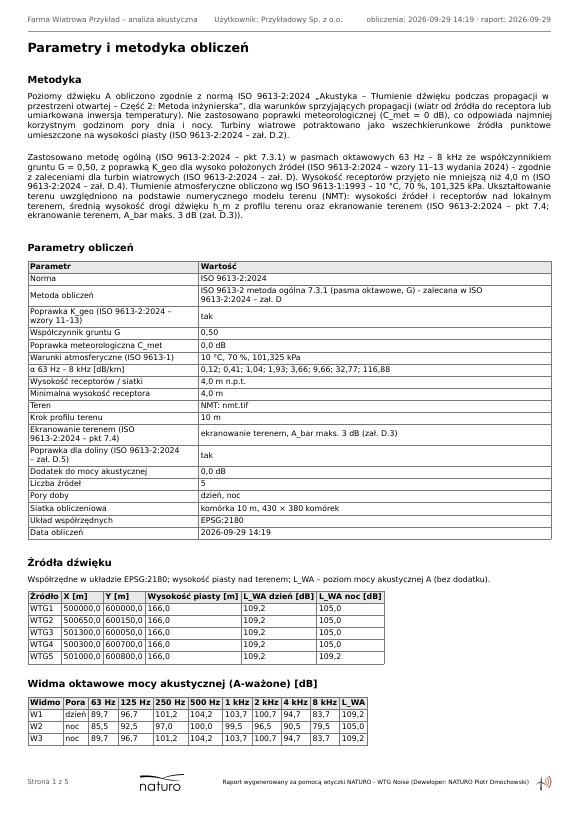

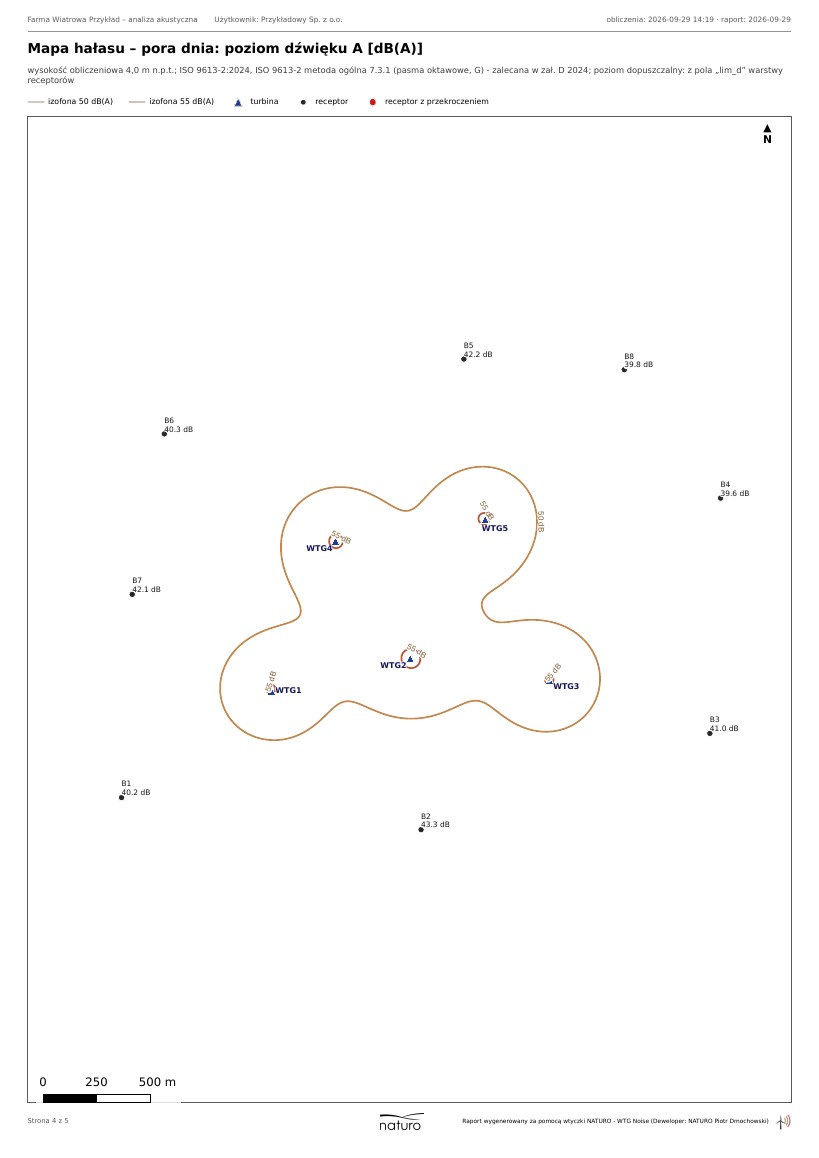

Przykładowy raport
Raport z Twoją nazwą przedsięwzięcia w nagłówku
Parametry i metodyka, wyniki na receptorach z mapką, wkłady turbin oraz mapy hałasu dla dnia i nocy – w Twoim projekcie.
